一、 桁架結構形式的選擇和布置

1. 桁架結構形式的分類和選擇

木屋蓋除了屋面構件外，還有屋蓋承重結構。屋蓋承重結構分為原木或方木結構和膠合木結構兩類，根據桿件體系可分為桁架、拱和框架等三類。屋架一般為平面桁架，它承受作用于屋蓋結構平面內的荷載，并把這些荷載傳遞至下部結構(如墻或柱子)。

桁架根據下弦所用材料又分為木材7架和鋼木椅架兩類。

桁架結構形式的選擇，應根據建筑上的要求、材料供應、制造條件和結構本身的合理性和可能性等因素來確定，并宜采用靜定的結構體系。

木桁架，目前常用的還是原木或方木結構。

鋼木桁架為采用鋼材作下弦的桁架，鋼木桁架能消除木材缺陷(木節、裂縫及斜紋)對桁架受拉下弦及其連接的不利影響，提高桁架的安全可靠程度和剛度。在下列情況下，宜選用鋼木桁架：

(1)當所用木材不能滿足下弦的材質標準時；
(2)設有懸掛吊車和有振動荷載的中小型工業廠房；
(3)當桁架跨度較大或使用濕材時；
(4)木構件表面溫度達到40~50°C；
(5)采用落葉松或云南松等在干燥過程中易于翹裂的木材，且其跨度超過15m(對于原木)或12m(對于方木)；
(6)采用新利用樹種木材，且其跨度超過9m。

2.桁架的外形

桁架的外形應根據所采用的屋面材料、桁架跨度、建筑造型、制造條件和桁架的受力性能等因素來確定。

木桁架的外形通常有三角形、梯形及多邊形等三種(圖6.3.1)，當采用膠合木結構時，還可用拱形。對磚木結構房屋，我國目前常用的屋面材料為粘土瓦、彩色混凝土瓦及多彩瀝青油氈瓦等，需要的排水坡度較大，故一般均采用三角形桁架；這種桁架與梯形、多邊形桁架相比較，其受力性能較差，用料較費，且建筑造型也不太好，因此其跨度不宜超過18m。當跨度再大時，應選用彩鋼壓型板或其他輕質材料作屋面材料。采用梯形或多邊形桁架時，其跨度可達24m。對于更大跨度的公共建筑，宜選用膠合木結構。

3.桁架的間距

桁架的間距應根據房屋的使用要求、桁架的承載能力、屋面和吊頂結構的經濟合理性以及常用木材的規格等因素來確定。

方木桁架、原木桁架以及木檁條等的承載能力，都受到常用木材規格的限制。對于木檁條，當桁架間距過大時，常用的簡支檁條，根據撓度控制，要求有較大的截面，所以，采用木檁條時，桁架的間距以3m左右為宜，最大不宜超過4m。采用鋼木檁條或膠合木檁條時，桁架間距不宜大于6m。對于柱距為6m的工業廠房，則應在柱頂設置鋼筋混凝土托架梁，將桁架按3m間距布置。

4.桁架布置的結構方案

(1) 多跨房屋的結構方案

在多跨房屋的木屋蓋中應盡量不做天溝和天窗，以避免木屋蓋腐朽。

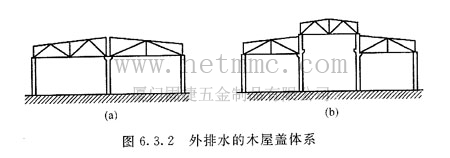

當木桁架不多于兩跨或三跨時，如有條件，可做成外排水的木屋蓋體系(圖6.3.2)，并利用側窗采光。

在多跨房屋中，如不得不采用天溝時，嚴禁采用木制天溝，必須采用鋼筋混凝土天溝，并從構造上采取措施，以保證桁架的支座節點通風良好。若設天窗，則應采取構造措施防止天窗邊柱受潮腐朽。

(2) 利用房屋內部縱墻承重的結構方案

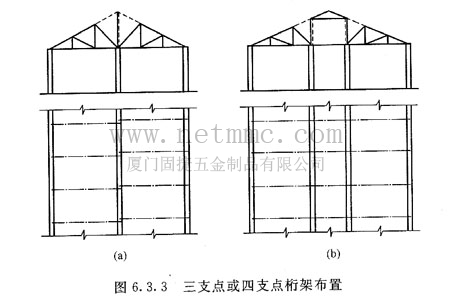

當房屋內部有縱向承重墻或柱時，應把墻或柱用作支點，構成三支點或四支點桁架圖6.3.3)。設計時應以兩榀靜定的單坡桁架為基本體系，而不應做成三個或四個支點的超靜定結構。

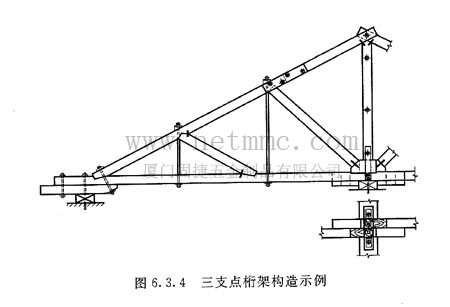

三支點桁架是將兩榀單坡桁架在水平位置上相互錯開放置(圖6.3. 3a)，并用螺栓將兩榀桁架的立柱系緊(圖6.3.4)。

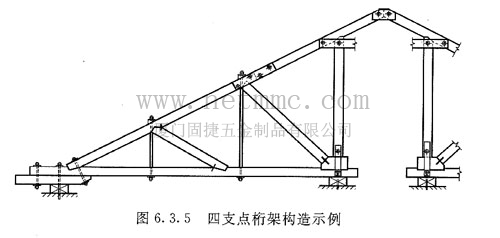

四支點桁架中的兩榀單坡桁架應放置在同一垂直平面內，而在中部?jī)筛⒅戏胖靡粋€(gè)小三角架(圖6.3.3b及圖6. 3. 5)。

三支點和四支點桁架的工作特點如圖6.3.3所示，其中除兩榀靜定的單坡桁架外，粗虛線所示者為不受軸向力作用的斜梁，而小三角架則自成體系，應單獨分析計算。

三支點和四支點的桁架體系，均應在立柱處設置垂直支撐(圖6.3.3)以保證縱向穩定(每隔3~4榀桁架設置一道)。

(3) 四坡水屋頂及歇山屋頂?shù)慕Y(jié)構方案

采用這兩種屋面構造(圖6.3.6、圖6. 3. 8)皆可達到改善建筑造型和減小山墻承風面積的目的。歇山屋頂?shù)慕Y(jié)構簡沽，施工方便，在一般情況下以采用歇山方案為宜。

1) 四坡水屋頂

這種屋頂有兩種結構布置方案。

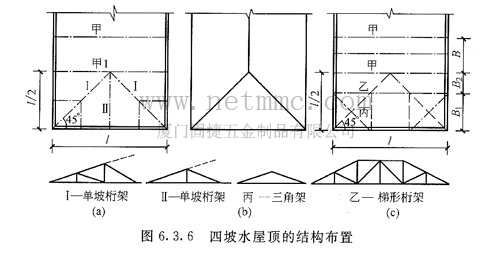

第一種方案(圖6.3.6a)是在轉角處沿45°設置兩榀單坡桁架I，并在山墻中央處設置另一榀單坡桁架II。這三榀桁架的內側端點皆須支承在第一榀三角形桁架甲1的下弦中央節點處，構造相當復雜。當房屋跨度較大時，這榀甲1桁架較其他桁架荷載大，必須另行設計。

第二種方案(圖6. 3. 6c)是在桁架甲與端墻之間設置一榀梯形桁架乙，并在轉角處斜置兩榀三角架丙，以減小斜梁(圖6. 3. 6c中沿墻角至桁架甲中點與端墻之間形成45°的虛線所示)的跨度；或者沿45°方向直接設置單坡桁架(跨度較大時)或斜梁(跨度較小時)。此外，尚應在梯形桁架中部視跨度的大小，設置縱向的斜梁(或單坡桁架)，將其支承在端墻和梯形桁架上。

當桁架跨度較大時，一般采用第二種方案。但須注意，過去曾有將梯形桁架乙設在距桁架甲與距端墻等遠處的做法；這時，由于受屋面坡度構造限制，使梯形桁架乙的高跨比遠小于規定的桁架高跨比限值，以致該桁架變形過大而不得不加固。因此，為了保證梯形桁架高跨比不小于1/6，應將梯形桁架乙靠近三角形桁架甲布置。當三角形桁架的高跨比為1/4(即屋面坡度角α=26°34')時，圖6. 3. 6(c)中取B1 =l/3；當三角形桁架的高跨比為√3/6(即α=30°)時，宜取B1=√("3" )/"6"  l。

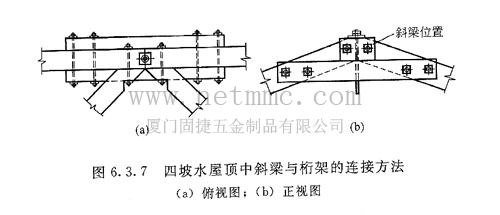

設計中尚應注意使斜梁頂面的標高與三角形桁架的上弦取齊。其連接方法見圖6.3.7。

2) 歇山屋頂

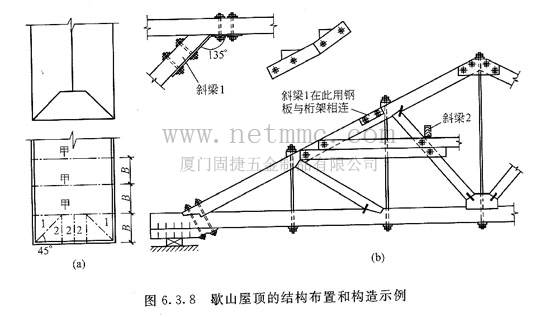

采用歇山屋頂時，全部三角形桁架等距布置(圖6. 3. 8a)。跨度中部縱向布置的斜梁可擱置在第一榀三角形桁架中部附加的木板上(圖6.3.8b)，而轉角處沿45°的斜梁，則用鋼板與三角形桁架的上弦連接(圖6.3.8b)。
